JJHBDT-S水壓振動試驗單元
該儀器是薄壁不銹鋼管材、管件綜合性能測試平臺的水壓振動試驗單元，通過水
壓試驗控制系統提供試驗壓力，用于薄壁不銹鋼管材與管件連接后，耐水壓振動
性能的測試，評價管件連接性能。
|
JJHTS-S水壓試驗控制系統
該儀器是薄壁不銹鋼管材、管件綜合性能測試平臺水壓試驗控制的核
心，可同時為多個液壓性能試驗單元、多個耐水壓試驗單元、多個水壓
振動試驗單元、多個彎曲饒角試驗單元、多個水壓扭轉試驗單元、多個
最大伸縮量試驗單元、多個偏轉角度試驗單元、多個振動應變?cè)囼?yàn)單元
提供精準的試驗壓力。 |
|

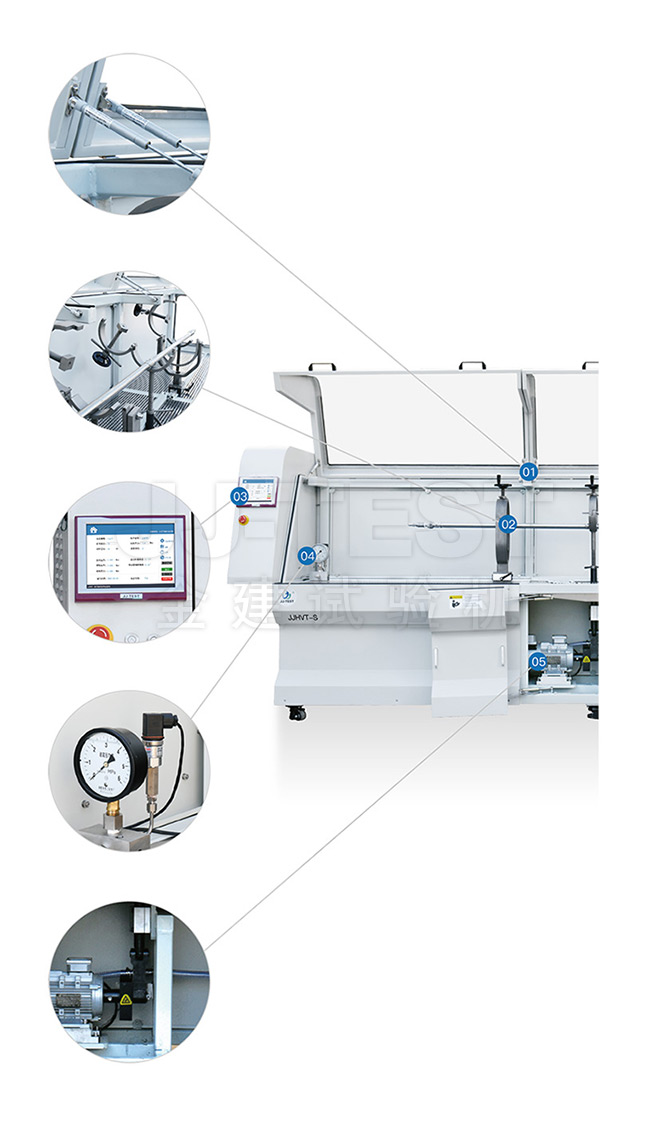

JJHVT-S水壓振動試驗單元
|
1.高安全性設計
① 全封閉試驗室，提高試驗安全性；
② 采用氣彈簧支撐，增設箱蓋下落保護裝置，
兼顧便利性和安全性；
③ 設有試驗水回收裝置，符合環保要求。 |
|
|
2.便利的操作
① 螺桿開合式試樣固定支架，適用多種規格試樣安裝；
② 手輪式旋緊機構，試樣安裝便捷、快速；
③ 滑軌式試樣間距支撐調節，跨距輕松調節。 |
|
|
3.先進的控制系統
① 試驗臺系統采用全彩色觸摸屏，集成了壓力采集、振動
頻率控制、時間的采集、數據存儲、輸出、滲漏自動識別等
多項功能；
② 數據可上傳至JJDataCenter數據管理中心，實現數據統
一管理。 |
|
|
4.數據準確可靠
① 壓力傳感器+指針式壓力表雙顯示結構，顯示直觀、準確
可靠;
② 采用德國進口壓力傳感器實現壓力數據采集。 |
|
|
5.無極調頻，寬范圍調幅
① 采用變頻調速控制技術1Hz~10Hz振動頻率的任意設定；
② 設置振幅調節機構,振幅調節范圍:±2.5mm～±10mm 。 |
JJHTS-S水壓試驗控制系統
|
1.優異的壓力控制性能 ① 增壓級+緩沖級+精準控制級三級壓力控制結構，升壓快速、恒壓穩定； ② 專屬壓力控制器，壓力數據高速采集及精準控制； ③ 專用高頻電磁閥，獨特控制結構及特殊密封材質，控制性能優異，經久耐用； ④ 自適應壓力控制技術，適用性強。 |
|
|
|
2.穩定可靠、準確可信
① 測控雙回路結構，可精確測量試樣端壓力； ② 選用高端品牌壓力傳感器，高精度采樣； ③ 閥導式電磁閥模塊化設計，儀器具備長期穩定性。 |
||
|

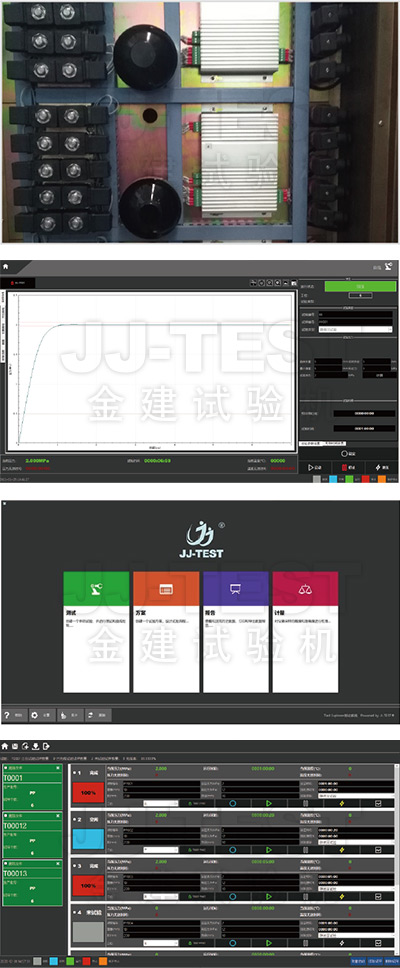

3.功能強大的測控軟件
① 試驗管理與測控高度融合； ② 基于試驗任務管理機制； ③ 基于網絡化實驗室管理概念； ④ 支持可定制化試驗流程； ⑤ 支持多試樣分組報告模式。 |
||
|
4.高效易用 ① 觸控設計，引導式操作，簡單培訓，即可快速開啟試驗； ② 進度條、狀態色彩、圖標的運用，試驗操作更加直觀高效； ③ 升壓曲線、即時曲線、長期曲線、數據等全過程可追溯監控； ④ 試驗報告可定制化生成，支持多種格式導出。 |
|
標準號
|
標準名稱
|
|
GB/T 19228.1
|
GB/T 19228.2
|
|
GB/T 33926 |
CJ/T 151
|
|
CJ/T 152 |
CJ/T520
|
|
|
|
|
|
|
|
|
|
JJHVT-S水壓振動試驗單元
|
|||||||
|
技術參數 Technical Parameter
|
|||||||
|
壓力顯示范圍
|
(0~3）MPa
|
試驗工位
|
1工位
|
||||
|
壓力顯示允許誤差
|
±1%
|
電源
|
380VAC/50Hz/1.5kW
|
||||
|
管徑適用范圍
|
DN12~DN125
|
試樣長度范圍
|
1000mm～2500mm
|
||||
|
振動頻率控制范圍
|
1Hz～10Hz
|
電源
|
380VAC/50Hz/1.5kW
|
||||
|
振動幅度控制范圍
|
±2.5mm～±10mm
|
||||||
|
JJHTS-S水壓試驗控制單元
|
|||||||
|
技術參數 Technical Parameter
|
|||||||
|
工作壓力
|
(0.2～4 )MPa（可定制）
|
壓力波動度
|
-1%-2%
|
||||
|
壓力分辨率
|
0.001MPa
|
計時器工作時間
|
0~10000小時
|
||||
|
計時誤差
|
±0.1%
|
管徑適用范圍
|
DN12～DN300
|
||||
|
試驗工位
|
3工位(1~20工位根據用戶需要配置）
|
試驗介質
|
水
|
||||
|
|
|
||||||
